Serie SDA

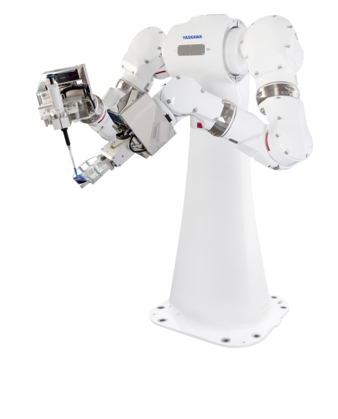

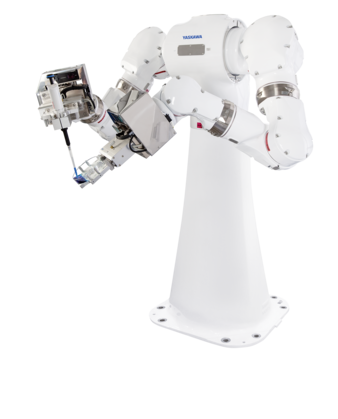

CSDA10F
Robot a doppio braccio a 15 assi sottili e agili per l'assemblaggio, il trasferimento di parti, machine tending, l'imballaggio e altre attività di movimentazione
Panoramica
I robot MOTOMAN SDA snelli ed agili a doppio braccio e 15 assi presentano una flessibilità di movimento “quasi umana” e un’accelerazione rapida.
Rappresentano la soluzione ideale per le operazioni di assemblaggio, trasporto pezzi, asservimento macchina, imballaggio ed altre funzioni di movimentazione. Il modello CSDA10F è stato progettato per l’impiego in camera bianca.
I modelli SDA hanno un carico utile che oscilla tra i 5 ed i 40 kg ed un’area di lavoro compresa tra i 845 ed i 1.323 mm. Entrambi i bracci possono lavorare in modo sincrono oppure eseguire operazioni diverse contemporaneamente. Grazie al suo ingombro ridotto, può funzionare in spazi confinati, risparmiando metri quadri preziosi.
Dettagli tecnici
- Numero di assi
- 15
- Carico utile
- 10 kg
- Max. Area di lavoro
- 720 mm
- Ripetibilità
- 0.1 mm
- Peso
- 220 kg
- Alimentazione
- 2 kVA
- Maximum Speed S Axis
- 130 °/s
- Maximum Speed L Axis
- 170 °/s
- Maximum Speed U Axis
- 170 °/s
- Maximum Speed R Axis
- 200 °/s
- Maximum Speed B Axis
- 200 °/s
- Maximum Speed T Axis
- 400 °/s
- Opzioni di montaggio
- Floor
- Altre specifiche
- x No
Download
| Nome | |||
|
Flyer Robot CSDA10F

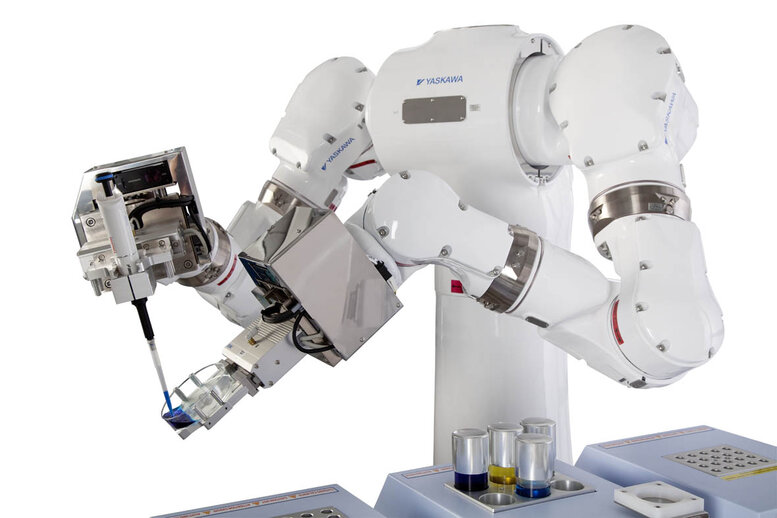

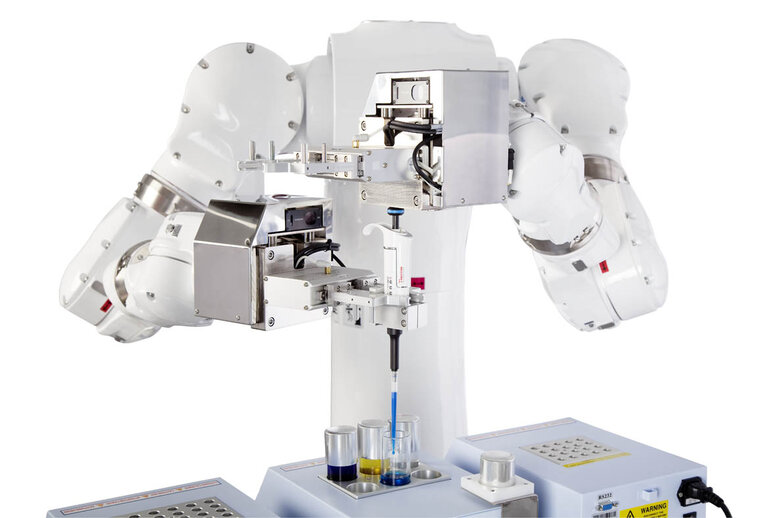

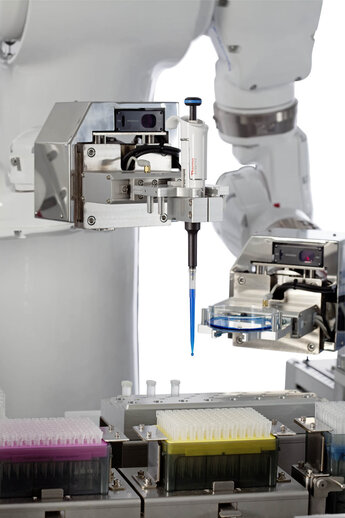

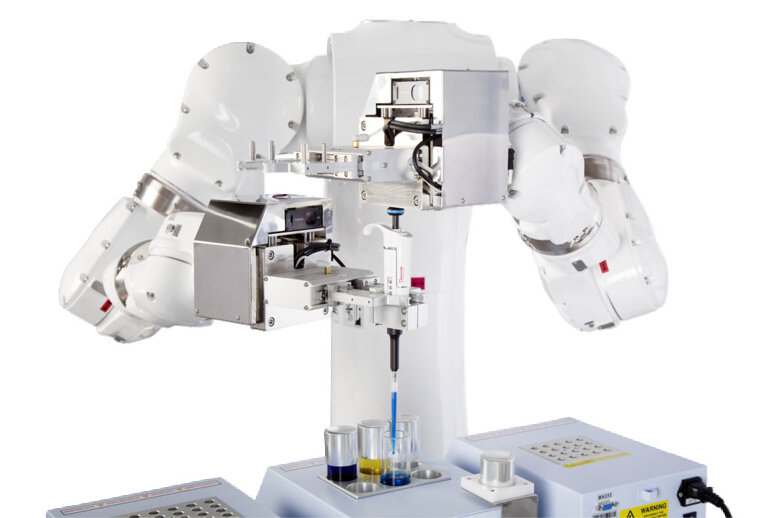

Flexible Lab Automation with robot MOTOMAN CSDA10F Data sheet | inglese |
Data sheet | inglese | |
|
Flyer Robot CSDA10F
Flexible Laborautomation mit Roboter MOTOMAN CSDA10 Data sheet | tedesco |
Data sheet | tedesco | |
|
CAD for Robot Series CSDA10F
15-axis dual-arm robot, 2D data package CAD/CAE | |
CAD/CAE | ||
| CSDA10F_3D CAD/CAE | | CAD/CAE |
