Display di linea

I display di linea sono utilizzati per le operazioni de il monitoraggio dei parametri di processo nel macchinario, nell’impianto e negli edifici.

TD 03 – Display Testo

Il display testo compatto VIPA TD 03 visualizza i messaggi di testo tramite display LCD retroilluminato. I pulsanti a sfioramento permettono di impostare e modificare i parametri delgi ingressi, uscite e processo. La configurazione dei messaggi e il blocco parametro possono essere eseguiti con il TD-Wizard di VIPA. Il menu può essere visualizzato in inglese o tedesco. Il display testo è stato progettato per essere utilizzato insieme ai VIPA CPU 11x, 21x, 31x, 51x e S7-300/400 di Siemens.

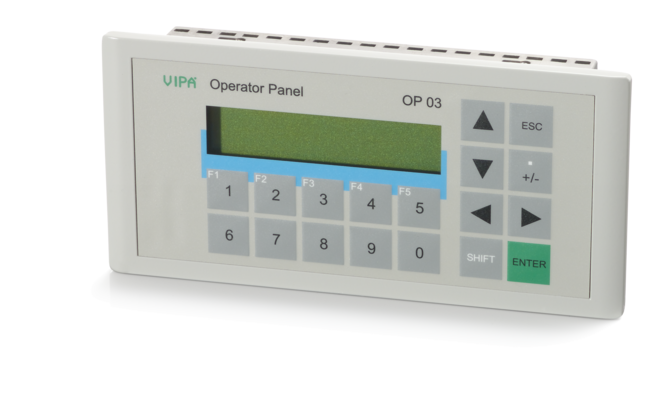

OP 03 – Pannello Operatore

Il pannello operatore VIPA OP 03 è particolarmente indicato per l’esercizio ed il monitoraggio delle applicazioni piccole insieme a VIPA CPU 11X, 21x, 31x, 51x e S7-300/400 di Siemens. Ad un CPU possono essere collegati fino a sette OP e fino a 2 CPU al OP 03 tramite interfaccia MPI. Per la gestione ed elaborazione delle notifiche di funzionamento e dei dati è disponibile una memoria da 256 kByte. La programmazione del progetto viene svolta tramite VIPA OP-Manager o Siemens ProTool.

CC 03 – Commander Compact

In VIPA Commander Compact CC03 è integrato un PLC CPU programmabile tramite Siemens STEP7. Oltre alla memoria utente da 128 kByte, il CPU dispone di un programma da 16/24/32 kByte e da una memoria da 24/32/40 kByte (in base alle versione). Inoltre, sono integrati 16 ingressi ed uscite digitali. Il CC 03 può essere ampliato fino a quattro moduli 100V e 200V (160 ingressi/uscite digitali, o fino a 32 ingressi/uscite analogiche).
