Servoazionamenti Sigma-7
Scegli una maggiore efficienza per la tua applicazione
Il design intelligente della serie Sigma-7 garantisce un'alta efficienza complessiva e elevate prestazioni alle tue macchine e attrezzature. I servoazionamenti Sigma-7 sono semplici da implementare, mettere in servizio e utilizzare. Funzioni sofisticate come la soppressione delle vibrazioni riducono lo stress sulle parti della macchina e ne migliorano significativamente la produttività.
Sette ragioni per scegliere Sigma-7
Ampia gamma di potenza
- Motori molto compatti da 50 W a 15 kW

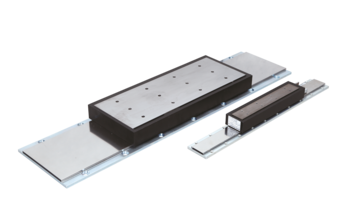

- Motori lineari iron core e ironless con forza di picco fino a 7.560 N

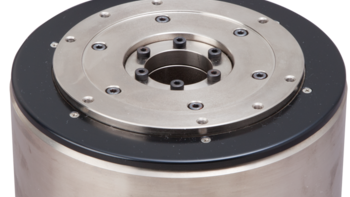

- Azionamenti diretti con coppie da 2 Nm fino a 600 Nm
Costi di produzione più bassi
- Larghezza di banda del ciclo di velocità di 3,1 kHz
- Tempo di assestamento e tempo di posizionamento ridotti, maggiore produttività
Prestazioni più elevate
- Sovraccarico del 350 % per 3 - 5 secondi
- Coppia di picco elevata, accelerazione rapida
Risparmio energetico e maggiore produttività
- Coppia di picco elevata, accelerazione rapida, nessun sovradimensionamento dell'amplificatore
- Meccanica leggera
Integrazione senza problemi degli standard di sicurezza legali obbligatori
- La funzione STO è implementata di default in tutti i servoamplificatori della serie Sigma-7
- Macchine più sicure - I moduli di sicurezza Sigma-7 soddisfano i requisiti SIL3/PLe (Cat. 3)
- Le funzioni SS1, SS2, SOS e SLS sono integrate in ogni modulo di sicurezza
- Sono disponibili 3 diversi moduli opzionali con un massimo di 14 funzioni di sicurezza
Generazione di calore molto bassa
- Il circuito magnetico ottimizzato migliora l'efficienza del motore
- La migliore efficienza del motore riduce la generazione di calore di circa il 20 %
- La temperatura ambiente varia da -5 a 55 °C (max. 60 °C con declassamento)
Encoder assoluto a 24 bit di livello superiore per la massima precisione
- Risoluzione di 16 milioni di impulsi per giro per un posizionamento estremamente preciso
Altissima precisione unita a un funzionamento veloce e regolare
- L'ondulazione viene compensata per le massime esigenze di fluidità e dinamica
- Questo vale anche per le macchine per le quali i guadagni dell'anello di velocità non possono essere impostati alti
Ancora più affidabilità per la vostra produzione
- Più di 22 milioni di servo sistemi sul campo
- Maggiore affidabilità della macchina, riduzione dei costi di assistenza e manutenzione, meno tempi morti
Configurazione rapida in soli 3 minuti
Le preimpostazioni nel software dell'amplificatore semplificano la messa in servizio. La funzione tuningless permette l'uso immediato senza la necessità di una complessa parametrizzazione o di una specifica conoscenza delle apparecchiature di controllo, mentre la funzione di autotuning assicura una rapida regolazione.
Risparmio di spazio
Il nuovo alloggiamento a libro supporta l'installazione senza spazi, fianco a fianco degli amplificatori anche in spazi ridotti. Questo permette di realizzare un'alta densità di prestazioni all'interno di un cabinet. Lo spazio necessario è ridotto al minimo, consentendo di integrare l'amplificatore e l'elettronica di azionamento nella macchina.
Eco friendly
L'efficienza del motore riduce la generazione di calore fino al 20%. Il possibile accoppiamento di potenza DC degli assi permette la condivisione dell'energia e un risparmio energetico fino al 30%.
Risparmio di costi
Sigma-7 riduce i costi complessivi fornendo un setup della macchina più veloce, una maggiore produttività con più prodotti in meno tempo e tempi di fermo macchina ridotti grazie alla sua elevata affidabilità.
Risparmio grazie alle prestazioni
Con una migliore risposta in frequenza di 3,1 kHz, i SERVOPACK Sigma-7 possono ridurre il tempo di assestamento a meno di 4 ms. Rispetto a un sistema standard con 40 ms di tempo di assestamento, ad esempio, un'unità pick&place basata su componenti Sigma-7 può risparmiare una quantità significativa di denaro.
~23 €
Entrate aggiuntiva per ora
~375 €
Entrate aggiuntive per 16 ore
>1,875 €
Entrate supplementari per 5 giorni
>93k €
Entrate aggiuntive all'anno
40 ms di tempo di assestamento con servoazionamenti standard
| Axis length | Move | Settle | Move | Settle | Time per part | Parts per minute | Parts per hour | Price per part | Revenue per hour |
|---|---|---|---|---|---|---|---|---|---|
| X = 200 mm | 0.5 s | 0.04 s | 0.5 s | 0.04 s | 1.56 s | 38.46 | 2307 | 0.1 € | 230.77 € |
| X = 200 mm | 0.2 s | 0.04 s | 0.2 s | 0.04 s | |||||
| Totale | 0.7 s | 0.08 s | 0.7 s | 0.08 s |
4 ms tempo di assestamento con Sigma-7
| Axis length | Move | Settle | Move | Settle | Time per part | Parts per minute | Parts per hours | Price per part | Revenue per hour |
|---|---|---|---|---|---|---|---|---|---|
| X = 200 mm | 0.5 s | 0.004 s | 0.5 s | 0.004 s | 1.416 s | 42.37 | 2542 | 0.1 € | 254.24 € |
| X = 200 mm | 0.2 s | 0.004 s | 0.2 s | 0.004 s | |||||
| Totale | 0.7 s | 0.008 s | 0.7 s | 0.008 s |
Servo sistemi di nuova generazione
Con più di 22 milioni di servo sistemi presenti sul campo, abbiamo molta esperienza e know-how tecnico nel campo del movimento e del controllo. Il risultato? Prestazioni eccezionali e un tasso di errore estremamente basso.
Con la nostra gamma Sigma-7, siamo riusciti a garantire prestazioni di precisione affidabili. Grazie alle sue funzionalità intelligenti, l'avvio è possibile in pochi minuti.
Sono garantite regolazioni rapide e specifiche dell'applicazione e la massima resa del prodotto.

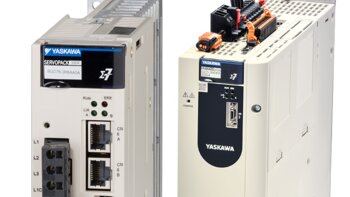

SERVOPACK
- Amplificatore a singolo e doppio asse
- Amplificatore per motori lineari e rotativi
- SIL 3 per STO, PL-e CAT 3
- Risposta in frequenza di velocità: 3.1 kHz
- Funzioni di sicurezza avanzate SS1, SS2, SLS
- Opzioni di feedback
- Compensazione dell'ondulazione, soppressione delle vibrazioni, ecc.

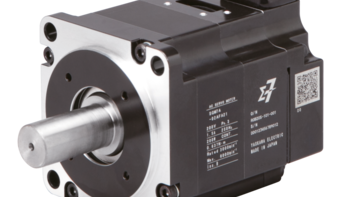

Servomotori
- Encoder ad alta risoluzione a 24 bit installato
- Alta efficienza, bassa generazione di calore
- Tre modelli di motore disponibili
- Bassa inerzia SMG7A fino a 7 kW
- Media inerzia SGM7J fino a 1,5 kW
- Media inerzia SGM7G fino a 15 kW
Bundle e singoli componenti
Siamo in grado di offrire ai nostri clienti sia bundle sia singoli componenti per molte applicazioni nell'industria dell'automazione.
Machine controller ad alte prestazioni per l'automazione. I nostri machine controller gestiscono sistemi complessi con azionamenti servo e AC. La comunicazione ad alta velocità fornisce un controllo del movimento ad alte prestazioni e ad alta precisione, anche per movimenti complessi.
- Fino a 62 assi
- Comunicazione: Modbus TCP/IP, MECHATROLINK-III, Ethernet (100 Mbit/s)
- Blocchi funzione PLCopen
- Libreria di codici riutilizzabile
Il robot a 4 assi MOTOMAN MPP3 ad alta velocità con sistema cinematico parallelo combina la velocità del design delta con un'elevata capacità di carico utile e un ampio raggio di lavoro.
MOTOMAN MPK è un robot di picking a 5 assi ad alta velocità che offre prestazioni e affidabilità superiori per la movimentazione degli alimenti, il prelievo, l'imballaggio e altre applicazioni di material handling ad alta velocità.
- Ingombro minimo
- Accelerazione rapida, alta velocità, aumento della produttività
- Visione e conveyor tracking opzionali per la massima flessibilità
- Unico pacchetto software, in esecuzione su una scheda di controllo del movimento, per gestire ogni componente del sistema
- Migrazione di un asse di movimento dai servo ai robot e viceversa, senza cambiare il codice dell'applicazione
- Formato di programmazione IEC 61131-3
I touch panel professionali VIPA con display da 4,3" a 12,1", sistema operativo Windows Embedded CE 6.0 e Runtime Movicon 11 possono essere utilizzati universalmente.
I pannelli VIPA eco in 4 diverse dimensioni di display da 4,3" a 15" sono progettati per garantire la massima affidabilità e flessibilità, così come la longevità e la qualità.
Sicurezza in movimento
Offriamo una nuova generazione di moduli di sicurezza che rispondono alle diverse esigenze e che soddisfano con SIL3/PLe e FSoE (FailSafe over EtherCAT) gli ultimi standard del settore.

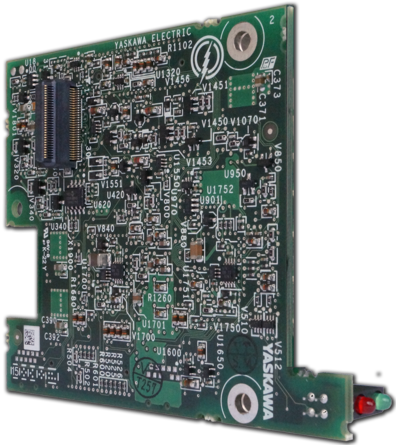

Modulo di sicurezza avanzato
Quando si tratta di sicurezza, i compromessi non sono un'opzione. Ecco perché i servoazionamenti Yaskawa Sigma-7 si integrano facilmente nei concetti di sicurezza FSoE. Delle 14 funzioni di sicurezza disponibili, 10 possono lavorare in parallelo. Questo permette un controllo sicuro e facile anche per le soluzioni più complesse: le schede di sicurezza Sigma-7 consentono infatti un movimento sicuro e ad alte prestazioni.
- 14 funzioni di sicurezza liberamente configurabili fino a SIL3/PLe
- Fino a 10 funzioni di sicurezza attive in parallelo
- Accesso completo alle funzioni di sicurezza tramite FSoE
- Parametrizzazione facile e veloce con lo strumento di configurazione certificato Yaskawa
- Controllo interno dei parametri e dell'attendibilità per soluzioni di sicurezza ad alta integrità

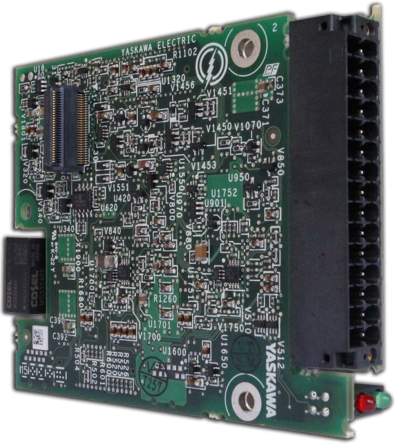

Modulo di sicurezza avanzato con morsettiera I/O collegata
Il modulo di sicurezza con morsettiera I/O collegata offre ancora più libertà e flessibilità di progettazione. La morsettiera aggiunge alla scheda 6 I/O digitali sicuri e 2 canali di ingresso analogici sicuri. Inoltre, abilita le funzioni Safe Motor Temperature e Safely Limited Torque e offre un totale di 16 funzioni di sicurezza.

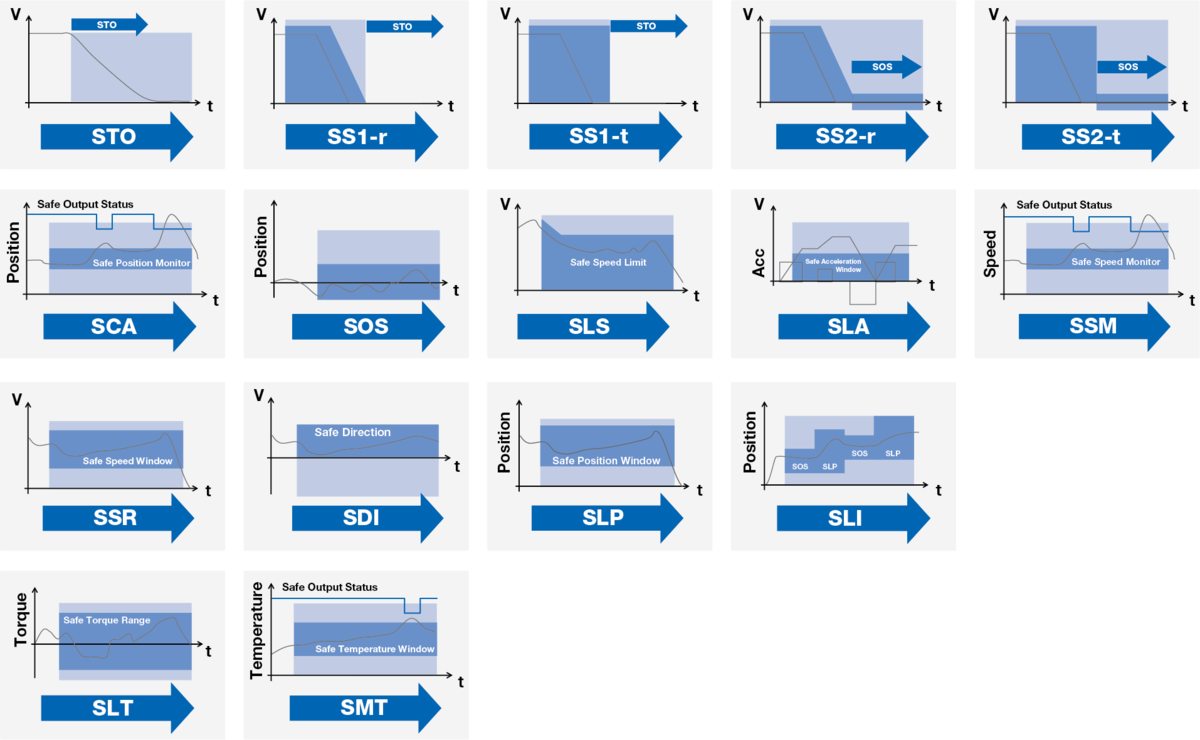

- 16 funzioni di sicurezza: STO, SS1-r, SS1-t, SS2-r, SS2-t, SOS, SLS, SSM, SDI, SLP, SSR, SLI, SCA, SLA, SLT, SMT
- Fino a 10 funzioni di sicurezza attive in parallelo
- Accesso completo alle funzioni di sicurezza tramite FSoE
- Parametrizzazione facile e veloce con lo strumento di configurazione certificato Yaskawa
- Controllo interno dei parametri e dell'attendibilità per soluzioni di sicurezza ad alta integrità
- 6 canali I/O digitali sicuri e 2 I/O analogici SIL2/PLd compatibili onboard
- Ingresso PT1000 per la funzione Safe Motor Temperature
- Ingresso sensore di coppia analogico per Safe Limited Torque
- Attivazione delle funzioni di sicurezza senza PLC di sicurezza
Sai già di cosa hai bisogno?
Se sai già di cosa hai bisogno e vuoi solo assicurarti il miglior pacchetto Sigma-7, vai al configuratore. Troverai anche i dati tecnici e tutti i download di cui potresti aver bisogno - che si tratti di file CAD per progettare la tua macchina, manuali, file CAE, brochure o software.
