Interfacce Uomo Macchina
Strumenti di visualizzazione professionali
Accessoires
HMI Accessoires
System accessories enable and expand the use of the system and facilitate starting.
Memory Expansion
Standard Memory Type Compact Flash (CF) or Secure Disk (SD) can be used to expand the internal memory.
Cables
Accessories, such as USB and Ethernet programming cables, OP/AG cables with diagnostic connector or peripheral extension cables, as well as an extensive number of different protective films, support the versatile use of the systems.
Manuals
The technical documentation of the respective modules encompasses various manuals with the necessary hardware and programming information, detailed descriptions of each module, and instructions for structure and assembly.
Per saperne di più

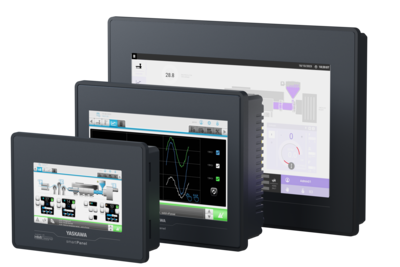

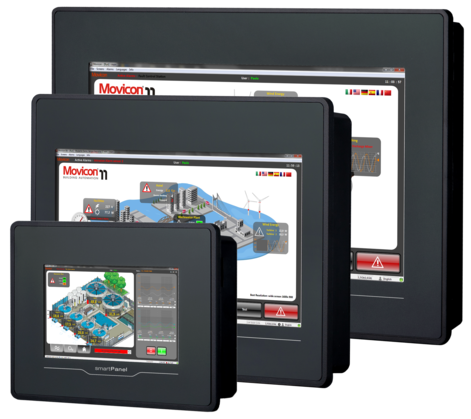

Smart Panels
Gli smartPanel sono progettati in modo ottimale per applicazioni di medie dimensioni. Sono sinonimo di elevata usabilità e connettività. Dotato di Movicon 11 Standard, l'utente è praticamente illimitato in termini di tag, schermate, ricette, allarmi, ecc.
Caratteristiche
- Dimensioni del display: 4,3 ", 7", 10 "
- 65k colori
- Processore: ARM Cortex-A8 1000 MHz
- Interfacce: USB-A, Ethernet, RS232 / 422/485
- Memoria: 512 MB di RAM, 4 GB di memoria flash (2 GB di memoria utente)
Sistema di visualizzazione Movicon
- Grafica vettoriale
- Libreria completa di simboli
- Supporto VBA
- Ampia libreria di driver I / O (possibile importazione di variabili dal PLC)
- Potente gestione di allarmi e ricette
- Acquisizione e gestione dei dati
- Curve di tendenza e archiviazione dei dati di processo come dati storici
- Ampia libreria di driver
- Scalabilità del progetto Movicon dall'HMI alla piattaforma Scada
- Supporto multilingue
- Gestione utenti
- Gestione remota per manutenzione remota
- Accesso remoto tramite client VNC standard
- Rete Ethernet TCP / IP integrata
- Logica AWL integrata (STEP5 / STEP7)
- Supporto per PLC di terze parti

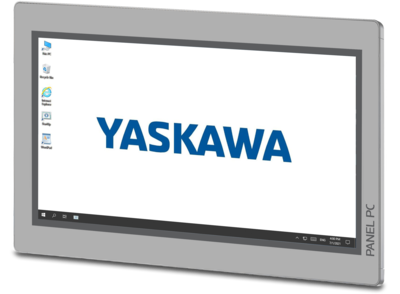

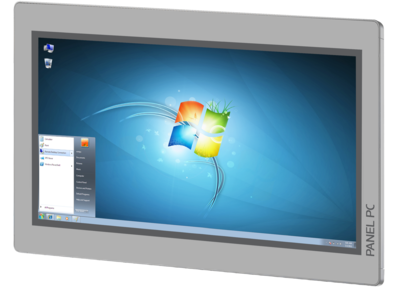

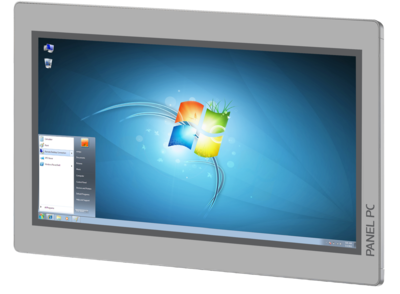

PC a pannello
L’abbinamento PC industriale con funzioni all’avanguardia e un touch panel con capacità di visualizzazione ideali permettono all’utente di concentrate prestazioni elevate in uno spazio piccolissimo. L’avanguardia tecnologica è rappresentata dal processore Intel Atom, da una memoria di lavoro integrata potente, da un display ad alta risoluzione full HD e da un pannello PC da 21.5”. I pannelli dispongono anche di numerose interfaccia utili come gli altri pannelli VIPA Touch. Il sistema operativo Windows Embedded Compact 7, Embedded Standard o Windows 10 IoT Enterprise pre-installato rappresenta lo stato dell’arte nel mondo PC. Per la visualizzazione possono essere scelti i programmi proprio oppure il Movicon pre-installato.
Sistema di visualizzazione Movicon
- Editor di grafica vettoriale con libreria di simboli potente e chiara
- Libreria completa di driver I / O (possibile l'importazione delle variabili dal PLC)
- Gestione efficiente degli allarmi
- Supporto linguistico multilingue
- Disturbo e acquisizione dei dati operativi
- Archiviazione dei dati di processo con curve di tendenza
- Libreria di driver completa
- Scalabilità del progetto dei sistemi di base Movicon sulla piattaforma SCADA Movicon
- Gestione utenti sicura e completa
- Gestione remota per la pianificazione del progetto e la manutenzione remota
- È possibile l'accesso remoto tramite client VCN standard
- Rete Ethernet TCP / IP integrata
- Logica IL integrata (STEP5 / STEP7)
- Naturalmente implementabile anche in combinazione con molti controller di altri produttori
Per saperne di più
Display di linea
I display di linea sono utilizzati per le operazioni de il monitoraggio dei parametri di processo nel macchinario, nell’impianto e negli edifici.
TD 03 – Display Testo
Il display testo compatto VIPA TD 03 visualizza i messaggi di testo tramite display LCD retroilluminato. I pulsanti a sfioramento permettono di impostare e modificare i parametri delgi ingressi, uscite e processo. La configurazione dei messaggi e il blocco parametro possono essere eseguiti con il TD-Wizard di VIPA. Il menu può essere visualizzato in inglese o tedesco. Il display testo è stato progettato per essere utilizzato insieme ai VIPA CPU 11x, 21x, 31x, 51x e S7-300/400 di Siemens.

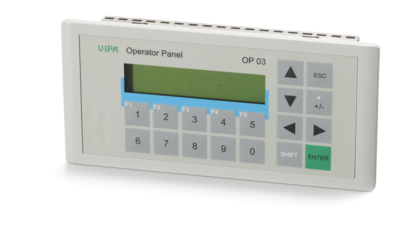

OP 03 – Pannello Operatore
Il pannello operatore VIPA OP 03 è particolarmente indicato per l’esercizio ed il monitoraggio delle applicazioni piccole insieme a VIPA CPU 11X, 21x, 31x, 51x e S7-300/400 di Siemens. Ad un CPU possono essere collegati fino a sette OP e fino a 2 CPU al OP 03 tramite interfaccia MPI. Per la gestione ed elaborazione delle notifiche di funzionamento e dei dati è disponibile una memoria da 256 kByte. La programmazione del progetto viene svolta tramite VIPA OP-Manager o Siemens ProTool.
CC 03 – Commander Compact
In VIPA Commander Compact CC03 è integrato un PLC CPU programmabile tramite Siemens STEP7. Oltre alla memoria utente da 128 kByte, il CPU dispone di un programma da 16/24/32 kByte e da una memoria da 24/32/40 kByte (in base alle versione). Inoltre, sono integrati 16 ingressi ed uscite digitali. Il CC 03 può essere ampliato fino a quattro moduli 100V e 200V (160 ingressi/uscite digitali, o fino a 32 ingressi/uscite analogiche).
